Nút dừng khẩn IDEC D22 AVW411R

Nút Nhấn Dừng Khẩn Cấp IDEC ø22 AVW411R (1NO+1NC, Nhấn Khóa – Xoay/Giật Để Nhả, Đầu Nấm Lớn) – Chốt Chặn An Toàn Chuẩn Công Nghiệp Nhật Bản Cho Mọi Hệ Thống Máy Móc

Trong các tiêu chuẩn an toàn lao động và thiết kế máy móc (ISO 13850 / EN 418), Nút nhấn dừng khẩn cấp (Emergency Stop Switch) là thiết bị bắt buộc phải có trên mặt mọi tủ điện điều khiển. Khi xảy ra sự cố đột xuất (kẹt phôi, chập cháy, hoặc nguy hiểm cho người vận hành), nút dừng khẩn cấp phải đảm bảo: kích hoạt ngắt mạch ngay lập tức chỉ với một cú đấm/nhấn, và phải tự động khóa cứng vị trí trạng thái ngắt để không ai có thể vô tình cho máy chạy lại khi chưa xử lý xong sự cố.

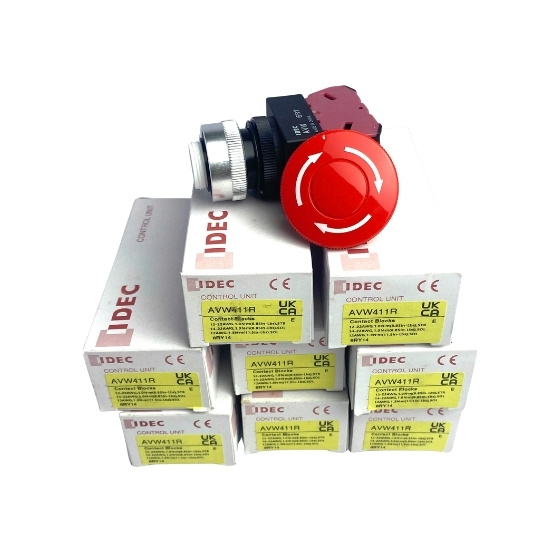

Nút dừng khẩn cấp IDEC AVW411R (thương hiệu IDEC Izumi – Nhật Bản) thuộc dòng TW Series cao cấp, chính là sự lựa chọn hàng đầu của các kỹ sư cơ điện nhờ cơ cấu cơ khí “nhấn khóa” (Push-Lock) cực kỳ an toàn, tiếp điểm hợp kim bạc siêu bền và thiết kế đầu nấm lớn màu đỏ trực quan.

Ưu Điểm Nổi Bật

• Cơ chế nhấn khóa an toàn tuyệt đối (Push-Lock Turn/Pull Reset): Điểm cốt lõi của mã AVW411R là cơ cấu khóa cơ khí thông minh 2 trong 1. Khi có sự cố, anh em nhấn mạnh vào đầu nấm, nút sẽ khóa sập cố định và duy trì trạng thái ngắt mạch liên tục. Để reset đưa hệ thống trở lại bình thường, người vận hành phải thực hiện thao tác xoay đầu nấm theo chiều kim đồng hồ hoặc giật mạnh đầu nấm ra. Cơ chế này triệt tiêu hoàn toàn rủi ro máy bị khởi động lại ngoài ý muốn.

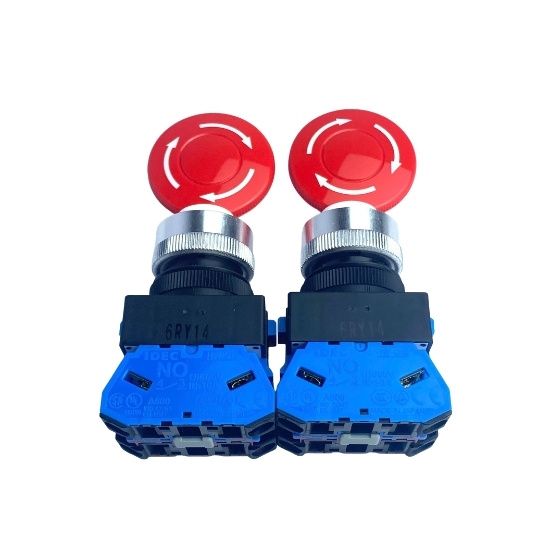

• Thiết kế đầu nấm lớn ø40mm trực quan, dễ thao tác: Đầu nút thiết kế dạng mũ nấm lớn (Mushroom head) đường kính 40 mm màu đỏ nổi bật. Thiết kế này giúp người vận hành dễ dàng đập/nhấn bằng cả lòng bàn tay hoặc nắm đấm một cách nhanh chóng trong các tình huống khẩn cấp mà không cần phải căn chỉnh ngón tay chính xác.
• Cụm tiếp điểm kép (1NO + 1NC) dạng rời liên động: Tích hợp sẵn một khối tiếp điểm thường mở (NO – dùng cho mạch còi báo/đèn cảnh báo sự cố về PLC) và một khối tiếp điểm thường đóng (NC – dùng để ngắt trực tiếp nguồn cuộn hút Contactor/Rơ-le an toàn). Các khối tiếp điểm (Contact Block) thiết kế dạng mô-đun tháo rời, dễ dàng gài nối tiếp thêm tiếp điểm nếu mạch liên động phức tạp.
• Tiếp điểm hợp kim bạc cao cấp, chống dính: Bề mặt tiếp điểm bên trong được chế tạo từ hợp kim bạc, giúp tối ưu hóa khả năng dẫn điện và triệt tiêu hiện tượng phát sinh hồ quang (mo-vê). Đặc biệt, cấu trúc tiếp điểm NC của IDEC có lực lò xo ép mạnh, đảm bảo ngắt mạch dứt khoát ngay cả khi dòng điện đang bị quá tải.
• Kết cấu ren kim loại chịu va đập chuẩn Nhật: Thân ren và đai giữ phía trước làm bằng kim loại đúc cực kỳ chắc chắn, chịu được lực đấm, lực tác động mạnh liên tục từ người vận hành mà không lo bị nứt vỡ hay tuột ren như các dòng nút ấn vỏ nhựa rẻ tiền.
• Cấp bảo vệ IP65 chống chịu môi trường khắc nghiệt: Đầu nút tích hợp gioăng cao su kín khít, chống bụi mịn và nước tia áp lực thấp xâm nhập, hoạt động ổn định trong môi trường nhà máy nhiều dầu mỡ, độ ẩm cao.

Sơ Đồ Đấu Nối

• Khối tiếp điểm NC (Thường đóng – Màu Đỏ / Chân 1-2): Luôn được đấu nối tiếp ở ngay đầu mạch nguồn điều khiển (trước nút Start/Stop tiêu chuẩn). Khi nhấn nút khẩn cấp, tiếp điểm này mở ra → Ngắt lập tức toàn bộ nguồn dòng của Contactor, ngắt điện Motor, dừng máy ngay lập tức.
• Khối tiếp điểm NO (Thường mở – Màu Xanh / Chân 3-4): Đấu vào ngõ vào (Input) của PLC hoặc mạch còi/đèn báo lỗi. Khi nhấn nút khẩn cấp, tiếp điểm này đóng lại → Bật còi báo động, nhấp nháy đèn tháp (Tower Light) màu đỏ để cảnh báo toàn xưởng, đồng thời báo màn hình HMI hiển thị lỗi “E-STOP ENGAGED”.

Ứng dụng thực tế

• Lắp đặt trên mặt tủ điện của máy dập cơ khí, máy phay, máy tiện, hệ thống băng tải logistics, máy đóng gói tốc độ cao, hệ thống cẩu trục nâng hạ… hoặc gá rời ở các vị trí dọc thân máy để người đứng máy có thể với tới và xử lý ngắt khẩn cấp bất kỳ lúc nào.
